آموزش ترسیم نقشه ایزومتریک در اتوکد

آموزش ترسیم نقشه ایزومتریک در اتوکد

ترسیم نقشه ایزومتریک در اتوکد ۲۰۱۴ و قدیمی تر:

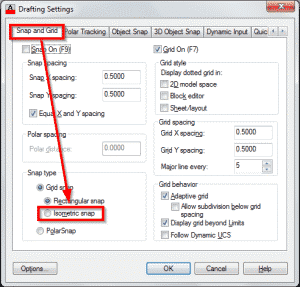

در ابتدا باید شما تنظیمات استپ را انجام بدهید. دستور DS را در نوار فرمان تایپ کنید و اینتر بزنید

طبق تصویر تنظیمات را انجام بدهید

مطمئن بشوید که ortho روشن باشد. برای روشن شدن ortho میتوانید با کلید F8 ان را روشن و خاموش کنید.

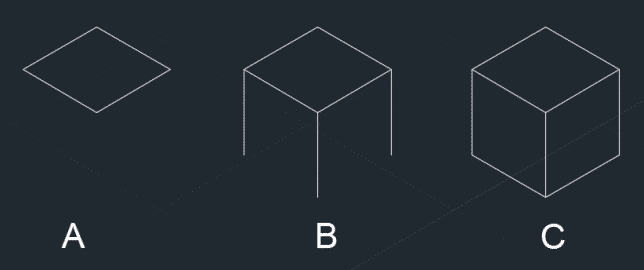

اکنون برای کشیدن ترسیم در هر صفحه باید با کلید F5 صفحه مورد نظر خودتان را مشخص کنید. صفحه های مورد نیاز در طراحی ایزومتریک صفحه بالا و راست و چپ هستند.





ترسیم نقشه کشی ایزومتریک در اتوکد های ورژن ۲۰۱۵ و بالاتر:

شما در ورژن های بالای اتوکد براحتی در نوار پایین اتوکد با فعال کردن گزینه ISODRAFT  مطابق شکل در status bar  وارد محیط ترسیم ایزومتریک میشوید.



ترسیم دایره ایزومتریک:

برای ترسیم دایره ایزومتریک در command promp تایپ کنید ELLIPSE و سپس تایپ کنید "I". این گذینه I باعث میشود دایره شما به صورت ایزومتریک ترسیم شود.
